الأكواد والمواصفات التصميمية
- أكواد التصميم (Design Codes)
يتم تصميم الفولاذ الهيكلي المدرفل على الساخن وفقًا لمعايير AISC أو المعيار البريطاني BS 5950.
يتم تصميم الإطارات المكونة وغيرها من الأعضاء الملحومة وفقًا للمعهد الأمريكي للإنشاءات الفولاذية (AISC) “المواصفات لتصميم وتصنيع وتركيب المباني الفولاذية الهيكلية“.
جميع عمليات اللحام تتوافق مع متطلبات جمعية اللحام الأمريكية (AWS).
يتم تصميم الأعضاء المشكلة على البارد وفقًا لمتطلبات معهد الحديد والفولاذ الأمريكي “المواصفات لتصميم أعضاء الفولاذ المشكل على البارد“.
- أحمال التصميم (Design Loads)
يتم تصميم الهياكل لتحمل الأحمال الميتة و:- الأحمال الحية
- الأحمال الريحية المحددة
- الأحمال الجانبية
- الأحمال الميكانيكية
تتبع إجراءات التصميم دليل نظام المباني منخفضة الارتفاع لجمعية مصنعي المباني المعدنية (Metal Building Manufacturer’s Association).
مواصفات المواد (Material Specification)
- المقاطع المدرفلة على الساخن
تُصنع المقاطع المدرفلة على الساخن من مواد ذات إجهاد خضوع لا يقل عن 345 نيوتن/مم² (50 ksi) متوافقة مع ASTM A-572 أو إجهاد خضوع لا يقل عن 275 نيوتن/مم² متوافقة مع EN10025 S 275. - مواد الشفة والشبكة
تُصنع مواد الشفة والشبكة للمقاطع المركبة والألواح والموصلات من مواد ذات إجهاد خضوع لا يقل عن 345 نيوتن/مم² (50 ksi) متوافقة مع ASTM A572 Grade 50. - المواد المجلفنة المشكلة على البارد
تُصنع الأعضاء الهيكلية المشكلة على البارد من لفائف فولاذية ذات إجهاد خضوع لا يقل عن 365 نيوتن/مم² ومغطاة بطبقة مجلفنة بوزن 275 جم/م² وفقًا لـ JIS G3302 SGH490. - الألمنيوم والفولاذ المطلي
تُصنع الصفائح المغلفة بالألمنيوم والزنك، المزاريب، المصارف، الزوايا وغيرها من مواد ذات إجهاد خضوع لا يقل عن 345 نيوتن/مم² (50 ksi) مع طبقة طلاء تتكون من 55% ألمنيوم و45% زنك بوزن 150 جم/م² متوافقة مع ASTM A-792 Grade -50B.
يتم تصنيع المواد المجلفنة والألواح الفولاذية المطلية مسبقًا وفقًا لمعيار ASTM A-653 Grade-50. - البراغي عالية الشد
تتوافق مع متطلبات ASTM A-325.
قضبان التعزيز والبراغي المرسية لها إجهاد خضوع لا يقل عن 345 نيوتن/مم² (50 ksi) متوافقة مع ASTM A-572 Grade-50.
البرمجيات المستخدمة في التصميم (Design Software)
- Staad.Pro
برنامج لتحليل وتصميم الهياكل. - Etabs
برنامج متخصص لتحليل وتصميم المباني. - Sap2000
برنامج لتحليل وتصميم الهياكل العامة. - Master Series
برنامج لتصميم الوصلات. - Limcon
برنامج متخصص في تصميم الوصلات. - Precision Plus
برنامج متكامل لتصميم وتفصيل المباني المُهندسة مسبقًا. يشمل التحليل وتصميم الهياكل ذات المقاطع المخروطية. - CFS
برنامج لتصميم المقاطع المشكلة على البارد. - Excel Programs
برامج إكسل تم تطويرها داخليًا لتصميم الأعمدة، العوارض، الجسور، والربط بين الرياح. هذه التطبيقات تتوافق مع أحدث أكواد التصميم.
برامج التفصيل (Detailing Software)
- Tekla Structure
أداة تصميم ثلاثية الأبعاد تُستخدم على نطاق واسع في الهياكل الصناعية والمباني الشاهقة. - AutoCAD
منصة كاد عامة لتحضير أي رسومات.
الهياكل الصناعية والمباني (Industrial Structures and Buildings)
تتميز الهندسة، التخطيط، التصنيع، والتسليم لدى “حسن أوغلو” بحجمها الكبير ومرونتها الكافية للتعامل مع المشاريع الكبرى بطريقة فعالة وتنافسية.

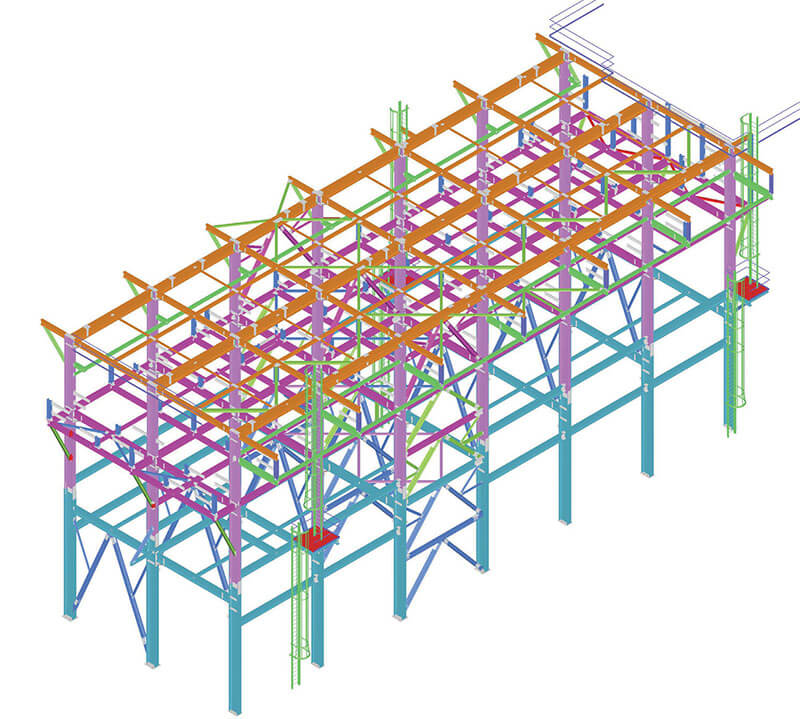

- حامل الأنابيب(Pipe rack) :هيكل داعم لخطوط الأنابيب الخاصة بالبترول والغاز.
الهياكل الفولاذية الخاصة (Special Steel Structure)
“حسن أوغلو” قادر على التعامل مع الهياكل الخاصة ذات الأشكال المعقدة بطبيعتها، مثل هيكل تاج الأبراج الشاهقة أو مباني المحطات الدولية للمطارات، حيث تكون فريدة في التصميم والمظهر. لتحقيق التفرد، سيتم تصميم الهيكل الفولاذي ونمذجته مع مراعاة الاحتياجات المعمارية وإرشادات أكواد التصميم.
الصفحة 5
- مبنى محطة المطار
- نظام العارضة في مبنى المطار
- العناصر المتشابكة للجدران والأرضيات
- اتصال العارضة والعمود والربط
كشركة مصنعة للهياكل الفولاذية، يمكن لـ “حسن أوغلو” هندسة وتصنيع أي هياكل ومباني معقدة. تم استخدام برنامج “تيكلا” لإنشاء النماذج وإنشاء الرسومات للمصانع لجميع الهياكل المعقدة.
الصفحة 6
المباني المرتفعة والمنخفضة الارتفاع (High rise and Low rise Buildings)
عادةً ما تكون المباني المرتفعة والمنخفضة الارتفاع تطويرات تجارية في المدينة. ستتحكم المتطلبات المعمارية والجمالية في توزيع الأعمدة الداخلية والخارجية، وبالتالي حجم الشبكة (الباي). يتكون إطار المبنى من إما:
- إطار صلب ثنائي الاتجاه أو إطار صلب أحادي الاتجاه وإطار مقوى أحادي الاتجاه.
- سطح يتكون من ألواح فولاذية مدعومة بأعمدة ورافعات أو ألواح خرسانية مسبقة الصب.
الصفحة 7
بلاطة السقف الفولاذي(Steel Deck Slab)
يتكون نظام الأرضية من الخرسانة المدعومة بألواح فولاذية مثبتة على رافعات مركبة أو غير مركبة. بالنسبة للرافعات المركبة، يمكن لحام موصلات القص ميدانيًا أو في المصنع.
- سمك اللوح: 0.43 مم و 0.60 مم
- الطلاء: إنهاء المصنع
- المواصفات: صفائح مغلفة بالألمنيوم والزنك أو المجلفن.
ملاحظة: الجداول والصور الموجودة يمكن العمل عليهم بشكل مستقل
الصفحة 8
المباني المُهندسة مسبقاً(Pre-Engineered Buildings)
تُعرف المباني المُهندسة مسبقاً بالمعايير الهندسية التالية: العرض، الطول، ارتفاع الحافة، انحدار السقف، تباعد البايات، وتباعد وحدات الإطار الرئيسي. كما تُعتبر أحمال التصميم عنصراً أساسياً.
- الإطار الأساسي: توفر المباني المُهندسة مسبقاً حرية كاملة في التصميم لاستيعاب احتياجات العملاء.
الصفحة 9
- الإطار المفتوح: يوفر مساحة عمل خالية من العوائق للمباني التي يقل عرضها عن 25 مترا.
- الهناجر: قد تتراوح عرض المباني من 30 مترا إلى 110 مترا.
- الإطار المتعدد الامتدادات: يسمح باستخدام الأعمدة الداخلية لمسافات أكبر دون الحاجة إلى مزاريب داخلية وأنابيب تصريف المياه.
الصفحة 10
- أسقف منحنية: تعطي مظهرا خاصا للمبنى.
- نظام السقف: عندما تكون هناك جدران خرسانية لدعم المبنى الرئيسي، يكون استخدام نظام السقف فعالاً من حيث التكلفة ويوفر مساحة عمل أكبر.
الصفحة 11
- الإطار الثانوي: إطار بسيط للجزء النهائي.
- الهياكل الباردة: يتم استخدام مقاطع “Zee” كدعامات للجدران والأسقف.
الصفحة 12
نظام التثبيت والربط للأسقف والجدران
- أنظمة الربط: يتم استخدام القضبان والأشكال الزاوية كعناصر ربط في نظام الربط للجدران والأسقف.
الصفحة 13
الميزانين (Mezzanine)
الميزانين هو طابق مرتفع للاستخدام كمكتب أو منطقة تخزين. يتكون من العوارض والرافعات وصفيحة فولاذية مصممة للخرسانة.
الصفحة 14
الرافعات(Cranes)
نظام الرافعات يُحسن من كفاءة مناولة المواد ويزيد من الإنتاجية. يمكن لـ “حسن أوغلو” تقديم أنواع مختلفة من أنظمة الرافعات.
الصفحة 15
الواجهات والأقسام
- الواجهات: يمكن تصميمها لتناسب المتطلبات المعمارية.
- القواطع: توفر القواطع الداخلية الخفيفة وسيلة لتقسيم المبنى إلى مساحات منظمة.
الصفحة 16
أنظمة إضافية
- منصات السقف: توفر دعمًا للمعدات الميكانيكية الثقيلة.
- منافذ السقف: توفر التهوية والإضاءة الطبيعية.
- المظلات: يمكن استخدامها في مواقف السيارات أو توسيعات المباني.
- الدرابزين والسلالم: تُستخدم للوصول إلى الميزانين والمناطق التي تحتاج إلى صيانة.
هذه الترجمة تحتوي على معظم التفاصيل الفنية المذكورة في الملف. هل هناك أي إضافات أو تخصيص ترغب
الصفحة 17
الهياكل المدرفلة على الساخن
تتضمن الهياكل المدرفلة على الساخن مجموعة متنوعة من التطبيقات في المباني الشاهقة والمنخفضة، بما في ذلك الأعمدة والعوارض والربط بينها. عادةً ما يتم استخدام الهياكل المدرفلة على الساخن في المشاريع التي تتطلب قوة تحمل عالية، وتوفر حلولاً مثالية للمباني التجارية والمباني الصناعية.
الصفحة 18
الأبنية المرتفعة والمنخفضة الارتفاع
تستخدم الأبنية المرتفعة والمنخفضة الهياكل المدرفلة على الساخن والهيكلية، التي يتم تصميمها وفقًا للمتطلبات المعمارية والجمالية. قد تشتمل هذه الهياكل على إطارات صلبة ثنائية الاتجاه أو أحادية الاتجاه وإطارات مدعومة بمواد مختلفة مثل الخرسانة المسلحة أو الجدران المقواة.
الصفحة 19
الأرضيات الفولاذية
يتكون نظام الأرضيات من الخرسانة المدعومة بألواح فولاذية موضوعة على رافعات مركبة أو غير مركبة. توفر الأرضيات الفولاذية المرونة الكافية للسماح بالمرور من خلال الفجوات لتسهيل توصيل الخدمات المختلفة.
الصفحة 20
المباني المُهندسة مسبقاً
يتم استخدام المباني المُهندسة مسبقًا في مجموعة متنوعة من التطبيقات، بدءًا من المستودعات والمصانع وصولاً إلى المباني التجارية والمطارات. توفر هذه الهياكل الحرية الكاملة في التصميم لتلبية احتياجات العملاء، حيث يمكن تعديل الإطارات الأولية والفرعية وفقًا لمتطلبات المساحة والوظيفة.
الصفحة 21
الأنظمة الثانوية
توفر الأنظمة الثانوية دعمًا إضافيًا للهيكل الرئيسي وتستخدم لتوفير القوة والثبات الإضافي. تشمل الأنظمة الثانوية الدعامات والرافعات والدعائم الأخرى المستخدمة لضمان استقرار الهيكل.
الصفحة 22
الأنظمة الفرعية للمباني
- الدرج والحواجز: توفر سلالم الأمان والحواجز طرق الوصول الآمنة للمستويات المختلفة من الهيكل، ويتم تصميمها بما يتوافق مع المتطلبات المعمارية للمبنى.
- الأسقف: يتم توفير أنواع مختلفة من أنظمة الأسقف للمباني، تتضمن صفائح فولاذية مغلفة وطبقات عازلة للحرارة والصوت.
- الجدران الفولاذية: يتم تصميم الجدران الفولاذية لتعزيز الحماية من العوامل البيئية، وتشمل ألواح فولاذية مزودة بعزل حراري.
